Summa Omnia
Objevte Summa Omnia, výkonný stolový řezací plotr navržený pro maximální flexibilitu a produktivitu. Díky čtyřem vyměnitelným nástrojům snadno zpracuje širokou škálu materiálů od tvrdého kartonu přes pěnové desky až po fólie. Robustní konstrukce, vakuové upínání a pokročilý software zajišťují vysokou přesnost, rychlost a efektivitu při výrobě obalů, prototypů i velkoformátových aplikací.
Zautomatizujte výrobu malých i středních sérií efektivně a snadno
Zvýšení výrobní kapacity

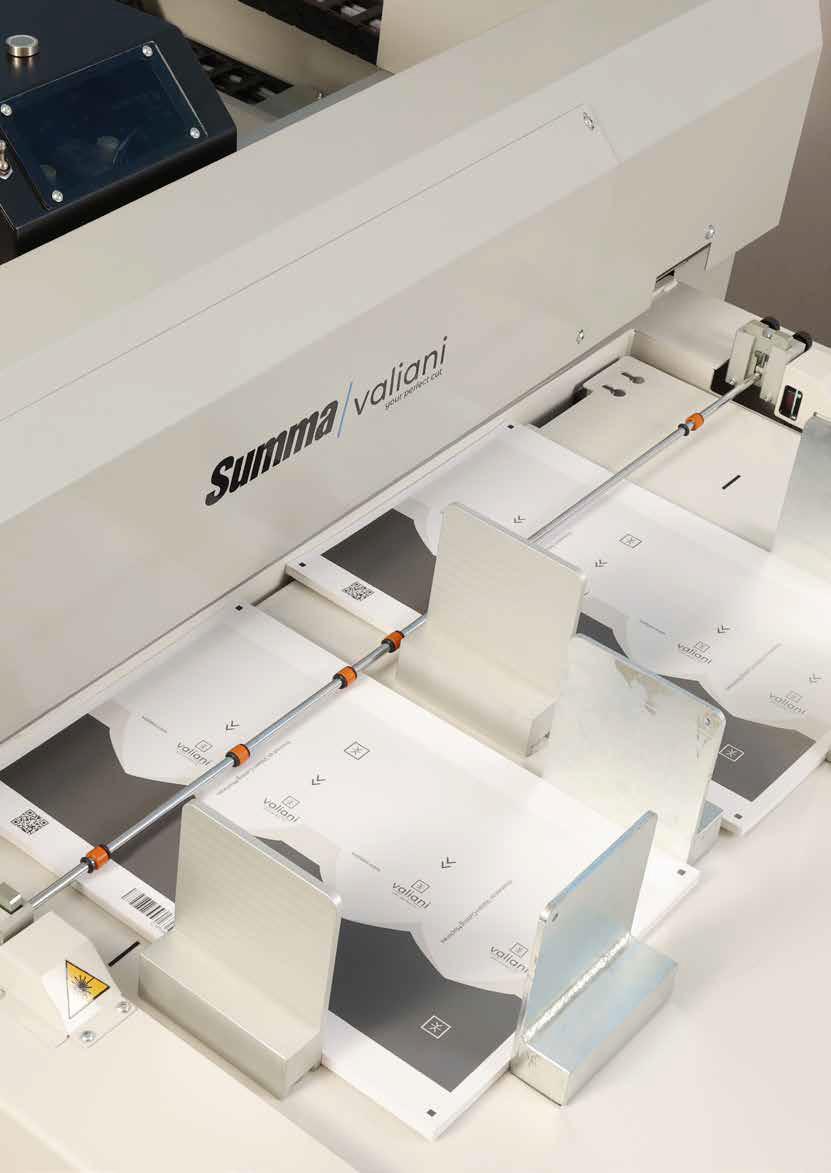

Naddimenzovaný podavač a výstupní systém automaticky nabírají a nakládají materiály na řezací stroj. Automatická detekce ořezových značek umožňuje bezdotykový řezací proces.
Světelná signalizace upozorní obsluhu, když podavač dosáhne minimálního množství, aby mohl být znovu naplněn, a umožňuje vizuální interakci s obsluhou na dálku.
Nezávislý výrobní proces
Omnia je navržena tak, aby fungovala automaticky po celý den bez přítomnosti obsluhy. Opakovatelnost, spolehlivost a dlouhá životnost jsou tři faktory, které shrnují koncept kvality, na který klade Omnia důraz.
Vynikající výroba, kvalita a spolehlivost
Všechny stroje řady V jsou navrženy a vyvinuty s cílem zajistit jejich dlouhou životnost.
Produktové portfolio
Summa Omnia
Popis produktu
- Efektivní automatizace malých až středních výrobních sérií.
- Vytvořte automatizovaný, nezávislý výrobní proces, který běží 24 hodin denně, 7 dní v týdnu.
- Podporuje řezání a rýhování ve formátech od A4 do B1.

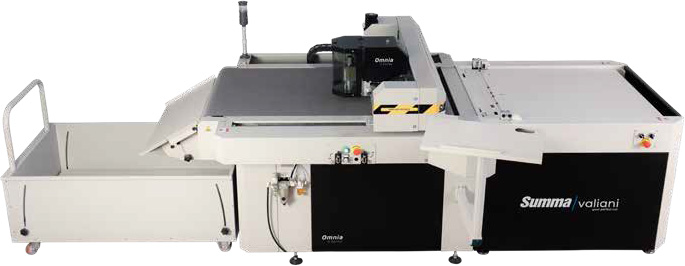

Automatický řezací stroj
Stroj Omnia byl navržen pro automatické podávání a konturové řezání médií za účelem vytváření exkluzivních obalů a jedinečných etiket. Obsluha může vkládat různé druhy materiálů a tlouštěk, s různými rozměry až do 75 x 80 cm / 29,5” x 31,5” (Omnia 80) a až do 75 x 105 cm / 29,5” x 41,3” (Omnia 100). Omnia podává média na řezací stůl pomocí sacího systému, který zvedá média z podavače a přenáší je na dopravník. Podavač pojme až 600 listů (350 GSM), v závislosti na tloušťce.
Jakmile je kamera v pozici, detekuje ořezové značky a provede řez nahraného souboru. Zpracované listy spadnou do záchytného zásobníku. Software může ovládat více možností pracovního postupu, včetně řezaných souborů z různých grafických programů, režimu QR kódů a netištěných materiálů. Omnia je ideální pro vysekávání kartonových projektů, včetně obalů, složek, vizitek a štítků s polovičním řezem. Díky své robustní konstrukci může také zpracovávat těžké materiály, jako je vlnitá lepenka, šedá dřevotříska, plastové desky, forex a voštinová deska.
Hlavní aplikace
- Packaging / Luxusní pevné krabičky
- Nálepky a štítky
- Vizitky
- Pohlednice a složky
- Letáky
- Malé POS displeje
- Digitální a ofsetová povrchová úprava po tisku
- Fotoalba
Materiály
- Krabice a vlnitá lepenka
- Tuhý karton
- Šedá dřevotříska
- Křídový papír
- Lepidla/samolepky/vinyl
- PVC/FOREX a pěnová deska
Vlastnosti
- Kontinuální nakládání a zpracování
- Vysoce výkonný zdroj napájení
- Řezání a rýhování jakéhokoli materiálu
- Kamera a software zajišťují přesné zarovnání
- Zjednodušený pracovní postup
- Bezkartáčový motor
- Řezání až do tloušťky 10 mm
Technické informace
| Modely Omnia | V0708 | V0710 | EVO V0710 | |
| Rozměry řezu | 750 x 800 mm | 750 x 1 050 mm | 750 x 1 050 mm | |
| Šířka | 1 790 mm 2 190 mm w / PC stand |
1 790 mm 2 190 mm w / PC stand |
1 790 mm 2 715 mm w / PC stand |
|
| Hloubka | 3 860 mm | 4 370 mm | 4 370 mm | |
| Výška | 1 320 mm | 1 325 mm | ||
| Hmotnost | 890 kg | 950 kg | 1 030 kg | |
| Minimální velikost média | 297 x 210 mm | 297 x 210 mm | 210 x 297 mm | |
| Maximální velikost výseku | 740 x 790 mm | 740 x 1 040 mm | 740 × 1 040 mm | |
| Šířka s bezpečnostní podložkou | 3 280 mm | 3 280 mm | 2 190 mm | |
| Maximální řezací rychlost | 1167 mm/s | |||
| Zrychlení | 4 m/s2 | |||
| Požadavky na napájení | 3-fázový 400 V 50/60 Hz |
|||
| Power Requirements 400 V 50/60 Hz | 4.9/5.2 KVA 12.3/13 A |
5.6/6.1 KVA 14/15.3 A |
8.4/8.85 KVA 21/22 A |
|
| Power Requirements 208 / 240 V* | 6 kVA - 25 A | 6 kVA - 25 A | 10 kVA - 48 A | |
| Požadavky na vzduch | 6 barů (3,5 CFM) 8 barů (5,3 CFM) s oscilačním nástrojem |
|||
| Formáty souboru | SVG, .PLT, .DXF, .CF2, .HPGL, .XML, .PDF | |||
| Výměna nástroje | manuální | |||
| Dostupné nástroje | 90°, 45°, 40°, ražba, rýhování, kreslení, oscilační nástroj a nástroj pro poloviční řez | |||
| Držáky nástrojů | 2 + (1F) | |||
| Připojení | Ethernet nebo USB | |||
| Datová vyrovnávací paměť | Externí PC* | |||
| Systém pro uchycení médií | Vakuum | |||
| Fixní nástroje | Pero (volitelné) | |||
| Kapacita podavače | 600 listů (300 g/m²) – výška 200 mm | |||
| Řezný výkon | 0,1 > 5 mm s tangenciálním řezacím nástrojem 0,1 > 12,7 mm s oscilačním nástrojem |
|||
| Opakovatelnost | ≤0.1 mm | |||
| Podporované operační systémy | Windows 7, 10, 11 | |||
*air compressor and PC not included
Omnia V Series: Rozměry pro každou potřebu
Nástroje a software

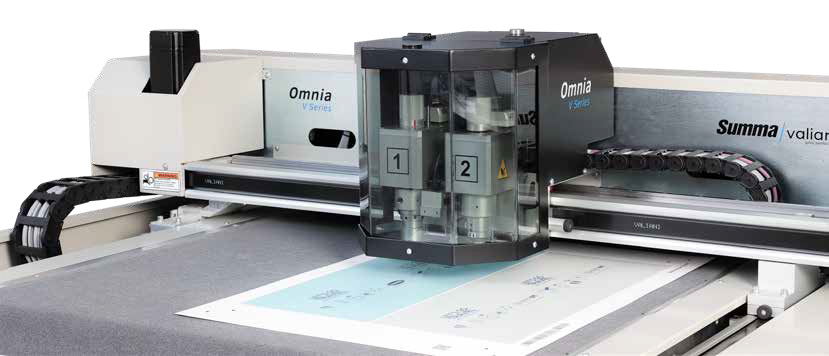

Nástroje
Omnia nabízí širokou škálu nástrojů, včetně routeru. Ať už chcete začít v malém nebo mít vše, vyberete si podle potřeb svého podnikání.
Software
V Studio
V-Studio je desktopová aplikace řady V, vyvinutá za účelem zlepšení interakce mezi člověkem a strojem.
Tento uživatelsky přívětivý software usnadňuje výrobu přizpůsobených modelů obalů a provádění konturových řezů na předtištěných materiálech. Díky intuitivnímu uživatelskému rozhraní a výkonné sadě nástrojů může po krátkém zaškolení řezat jako profesionál opravdu každý.
M3 & M3 Art
Získejte přístup k více než 600 parametrickým modelům s M3 a více než 2000 s M3 Art. Snadno upravujte, měňte velikost a stříhejte krabice, displeje a 3D objekty pomocí různých obalových materiálů (skládací karton, vlnitá lepenka, šedá tuhá lepenka).
OptiCrop
Uživatelsky přívětivý software pro řadu V pro konturové řezání předtištěných obrázků. S programem ImageCut můžete prohlížet náhledy řezů, vyhledávat registrační značky a plynule exportovat grafiku.
