Stolové řezací plotry SUMMA F-series
Objevte rolové řezací plotry Summa S-Series, které přinášejí dokonalou kombinaci rychlosti, přesnosti a spolehlivosti. Tyto profesionální plotry jsou navrženy pro náročné uživatele v oblasti signmakingu, reklamy a grafické výroby, kteří požadují bezchybný výsledek při každém řezu.
Díky inteligentnímu systému řízení podávání materiálu, vysoké přesnosti nože a pokročilému softwaru Summa GoSign zaručuje S-Series špičkový výkon i při dlouhých zakázkách. Ať už zpracováváte samolepicí fólie, papír nebo speciální tisková média, Summa S-Series vám umožní pracovat efektivně, úsporně a s maximální kvalitou.
Produktové portolio
Řezací plotr SUMMA F1612
Popis produktu
- ideální řezací plotr pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup
- řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii
- 4 volitelné moduly: vlečný, tangenciální, rotační, frézovací
F1612 je nejmenší model multifukčních stolových řezacích plotrů řady F společnosti Summa, která se bez problémů vejde do mnoha výrobních prostor. Představuje ideální řezací řešení pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup nebo rozšířit své řezací aplikace.
Výhody
- malá plocha
- jednoduchá instalace
- možnosti manipulace s médii
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- kartonový materiál
- materiál v rolích
- textil (technický)
- syntetický materiál
- pěnové desky
- dřevo
Technické informace
| Řezací plocha | 160 x 120 cm | |
| Šířka média | do 165 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 247 x 220 x 110 cm | |
| Hmotnost | 500 kg | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |

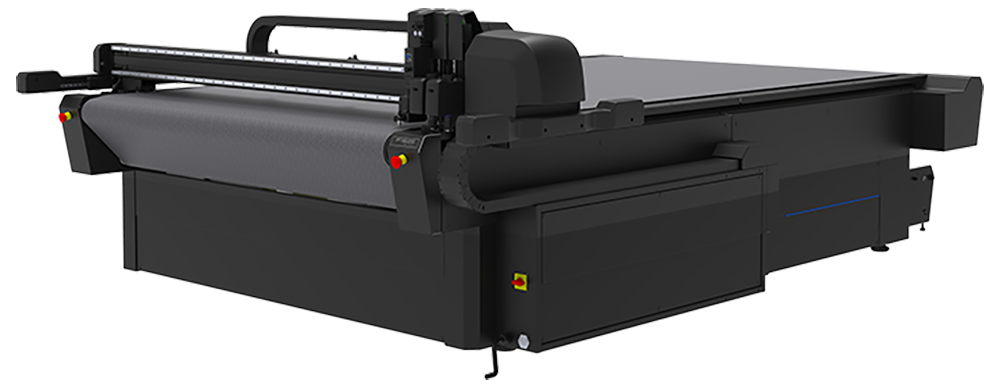

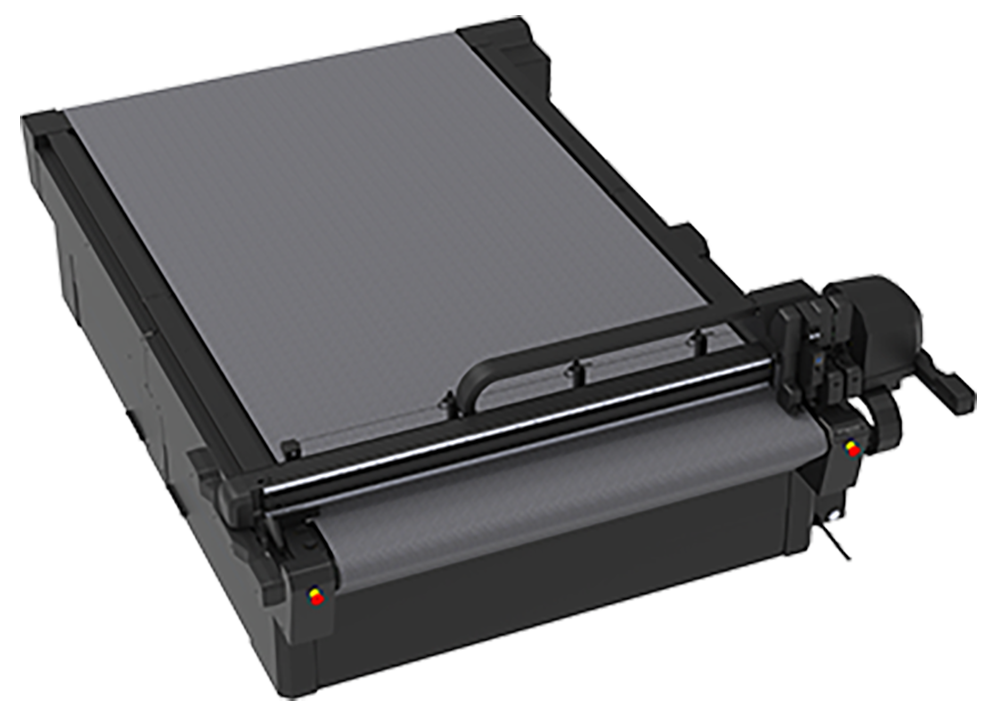

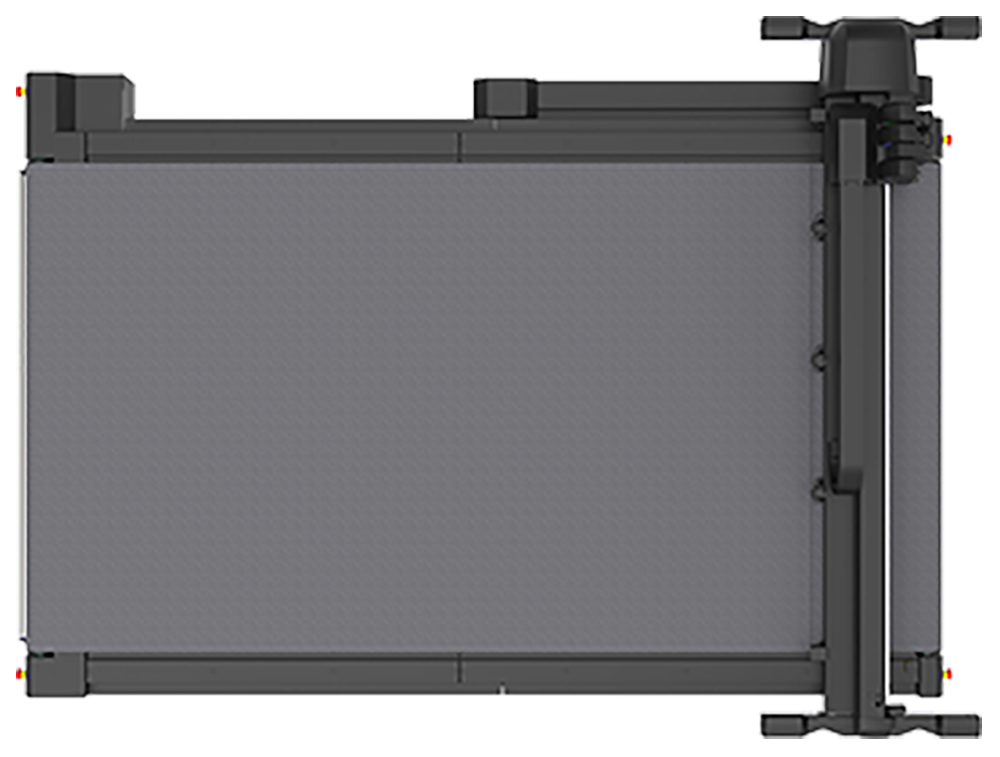

Řezací plotr SUMMA F1625
Popis produktu
- snadno ovladatelný, vysoce přesny stolový plotr, který přináší univerzalitu a výjimečnou hodnotu
- široká škála aplikací, snadno zpracuje jak role, tak deskové materiály
- pohodlná obsluha, rozpoznávání nástrojů, automatická kalibrace
Popis produktu
- snadno ovladatelný, vysoce přesny stolový plotr, který přináší univerzalitu a výjimečnou hodnotu
- široká škála aplikací, snadno zpracuje jak role, tak deskové materiály
- pohodlná obsluha, rozpoznávání nástrojů, automatická kalibrace
Výhody
- malá plocha
- jednoduchá instalace
- možnosti manipulace s médii
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- kartonový materiál
- materiál v rolích
- textil (technický)
- syntetický materiál
- pěnové desky
- dřevo
Technické informace
| Řezací plocha | 160 x 250 cm | |
| Šířka média | do 165 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 247 x 220 x 110 cm | |
| Hmotnost | 500 kg | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |
Řezací plotr SUMMA F1432
Popis produktu
- ideální řezací plotr pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup
- řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii
- 4 volitelné moduly: vlečný, tangenciální, rotační, frézovací
Model F1432 je nejnovějším přírůstkem do řady řezacích plotrů F. Umožňuje efektivněji zpracovávat oblíbené šířky rolí 137 cm a její pracovní délka poskytuje dostatečnou rezervu pro snadné řezání zakázek o délce 3 m. Pro mnoho podniků je tato velikost ideálním přechodným řešením mezi modely F1612 a F1832.
Řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii.
Do vícemodulového držáku nástrojů je možné vložit najednou až tři nástroje. Výměna těchto nástrojů je rychlá a snadná díky jednobodovému upevňovacímu systému. Automatické rozpoznání nástroje v kombinaci s digitálním a mechanickým ovládáním hloubky/tlaku zajišťuje přesné řezání široké škály materiálů.
Základní jednotka je standardně vybavena modulem ultrarychlého vlečného nože a revolučním systémem rozpoznávání značek optické kamery OPOS-CAM společnosti Summa pro bezkonkurenční přesnost řezání obrysů.
Různé možnosti manipulace s materiálem zajišťují optimální efektivitu, ať už se jedná o řezání potištěných, flexibilních nebo pevných materiálů. Neustále se rozšiřující portfolio doplňků umožňuje přizpůsobit stroj tak, aby dokonale odpovídal konkrétnímu pracovnímu postupu.
Výhody
- jednoduchá instalace
- možnosti manipulace s médii
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- kartonový materiál
- materiál v rolích
- textil (technický)
- syntetický materiál
Technické informace
| Řezací plocha | 136 x 320 cm | |
| Šířka média | do 142 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 230 x 422 x 122 cm | |
| Hmotnost | - | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |
Řezací plotr SUMMA F1832
Popis produktu
- ideální řezací plotr pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup
- řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii
- 4 volitelné moduly: vlečný, tangenciální, rotační, frézovací
Řezací plotr řady F1832 F je ideální pro řezání materiálů, jako jsou role o šířce 150 cm nebo desky o rozměrech 152 x 304 cm. V kombinaci s rotačním nástrojem s vysokým točivým momentem je řezačka F1832 připravena řezat textil o rozměru až 183 cm.
Řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii.
Do vícemodulového držáku nástrojů je možné vložit najednou až tři nástroje. Výměna těchto nástrojů je rychlá a snadná díky jednobodovému upevňovacímu systému. Automatické rozpoznání nástroje v kombinaci s digitálním a mechanickým ovládáním hloubky/tlaku zajišťuje přesné řezání široké škály materiálů.
Základní jednotka je standardně vybavena modulem ultrarychlého vlečného nože a revolučním systémem rozpoznávání značek optické kamery OPOS-CAM společnosti Summa pro bezkonkurenční přesnost řezání obrysů.
Různé možnosti manipulace s materiálem zajišťují optimální efektivitu, ať už se jedná o řezání potištěných, flexibilních nebo pevných materiálů. Neustále se rozšiřující portfolio doplňků umožňuje přizpůsobit stroj tak, aby dokonale odpovídal konkrétnímu pracovnímu postupu.
Všechny modely řady F lze vybavit a dovybavit různými moduly a nástroji.
- vysokofrekvenční směrovač
- rotační modul s vysokým točivým momentem
- tangenciální modul
- nástroje pro řezání ve tvaru V, rýhovací nástroje, nástroj pro silné výřezy atd.
Výhody
- jednoduchá instalace
- možnosti manipulace s médii
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- kartonový materiál
- materiál v rolích
- textil (technický)
- syntetický materiál
- pěnový materiál
- dřevo
Technické informace
| Řezací plocha (š x d) | 184 cm x 320 cm ; až 50 m na délku ve více panelech | |
| Šířka média | až 190 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 279 x 422 x 122 cm | |
| Hmotnost | 1 530 kg | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |
Řezací plotr SUMMA F3220
Popis produktu
- ideální řezací plotr pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup
- řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii
- 4 volitelné moduly: vlečný, tangenciální, rotační, frézovací
Plotrová řezačka řady F3220 F má pracovní šířku 3,2 m. Je ideálním pomocníkem pro zpracování širokoformátových materiálů s maximální lehkostí a přesností. Díky rozměrům mohou uživatelé získat pracovní postup tisku a řezání, který do sebe plynule zapadá, což otevírá nekonečné možnosti využití zejména na textilním trhu.
Řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii.
Do vícemodulového držáku nástrojů je možné vložit najednou až tři nástroje. Výměna těchto nástrojů je rychlá a snadná díky jednobodovému upevňovacímu systému. Automatické rozpoznání nástroje v kombinaci s digitálním a mechanickým ovládáním hloubky/tlaku zajišťuje přesné řezání široké škály materiálů.
Základní jednotka je standardně vybavena modulem ultrarychlého vlečného nože a revolučním systémem rozpoznávání značek optické kamery OPOS-CAM společnosti Summa pro bezkonkurenční přesnost řezání obrysů.
Různé možnosti manipulace s materiálem zajišťují optimální efektivitu, ať už se jedná o řezání potištěných, flexibilních nebo pevných materiálů. Neustále se rozšiřující portfolio doplňků umožňuje přizpůsobit stroj tak, aby dokonale odpovídal konkrétnímu pracovnímu postupu.
Všechny modely řady F lze vybavit a dovybavit různými moduly a nástroji.
- vysokofrekvenční směrovač
- rotační modul s vysokým točivým momentem
- tangenciální modul
- nástroje pro řezání ve tvaru V, rýhovací nástroje, nástroj pro silné výřezy atd.
Výhody
- shoduje se s textilními tiskárnami o šířce 3,2 m
- ideální pro společnosti s vysokou produkcí
- HD RS pro těžké materiály v rolích
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- textil (vlajky, síťovina, bannery)
- deskový materiál 3 m x 2 m
Technické informace
| Řezací plocha (š x d) | 327 x 210 cm; až 50 m na délku ve více panelech | |
| Šířka média | až 332 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 422 x 313 x 122 cm | |
| Hmotnost | 1 760 kg | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |
Řezací plotr SUMMA F3232
Popis produktu
- ideální řezací plotr pro výrobce nápisů, kteří chtějí automatizovat svůj řezací pracovní postup
- řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii
- 4 volitelné moduly: vlečný, tangenciální, rotační, frézovací
F3232 je velkoformátová plotrová řezačka řady F společnosti Summa, ideální pomocník pro zpracování oblíbených formátů tisku s maximální snadností a přesností. Velká pracovní plocha umožňuje pracovní postup tisku a řezání, který do sebe plynule zapadá, a otevírá tak nekonečné možnosti využití pro sign&display a textilní trh.
Řezací plotr je standardně vybavena řadou praktických funkcí pro manipulaci s médii.
Do vícemodulového držáku nástrojů je možné vložit najednou až tři nástroje. Výměna těchto nástrojů je rychlá a snadná díky jednobodovému upevňovacímu systému. Automatické rozpoznání nástroje v kombinaci s digitálním a mechanickým ovládáním hloubky/tlaku zajišťuje přesné řezání široké škály materiálů.
Základní jednotka je standardně vybavena modulem ultrarychlého vlečného nože a revolučním systémem rozpoznávání značek optické kamery OPOS-CAM společnosti Summa pro bezkonkurenční přesnost řezání obrysů.
Různé možnosti manipulace s materiálem zajišťují optimální efektivitu, ať už se jedná o řezání potištěných, flexibilních nebo pevných materiálů. Neustále se rozšiřující portfolio doplňků umožňuje přizpůsobit stroj tak, aby dokonale odpovídal konkrétnímu pracovnímu postupu.
Všechny modely řady F lze vybavit a dovybavit různými moduly a nástroji.
- vysokofrekvenční směrovač
- rotační modul s vysokým točivým momentem
- tangenciální modul
- nástroje pro řezání ve tvaru V, rýhovací nástroje, nástroj pro silné výřezy atd.
Výhody
- shoduje se s textilními tiskárnami o šířce 3,2 m
- ideální pro společnosti s vysokou produkcí
- HD RS pro těžké materiály v rolích
- modulární systém nástrojů
- integrovaný bezpečnostní systém
Použití
- textil (vlajky, síťovina, bannery)
- deskový materiál 3 m x 2 m
Technické informace
| Řezací plocha (š x d) | 327 x 320 cm; až 50 m na délku ve více panelech | |
| Šířka média | až 332 cm | |
| Multi panel* |
5 000 cm Vyžadují se svorky na média a systém válečkového a/nebo pásového dopravníku. |
|
| Opakovaná použitelnost | v rozmezí ± 0,05 mm na ploše | |
| Přesnost | 0,05 % pohybu nebo 0,05 mm, podle toho, která hodnota je větší. | |
| Rychlost | až 1 000 mm/s | |
| Měření výsledku | v rozmezí ± 0,1 mm (± 0,004 palce) na ploše až 12 m dlouhých; na rolích do šířky 760 mm/délky do 4 m délky na rolích do šířky 760 mm | |
| Přesnost | 0,2 % pohybu nebo 0,25 mm, podle toho, co je větší | |
| Zrychlení | až 1G | |
| Maximální přípustné síly | vertikální: 200 Newtonů, horizontální: 200 Newtonů | |
| Maximální zatížení stolu | 50 kg/m² | |
| Připojení | USB | |
| Požadavky na napájení | 3 fáze 208 V+N nebo 3 fáze 230 V nebo 3 fáze 400 V+N | |
| Rozměry | 422 x 422 x 122 cm | |
| Hmotnost | 1 974 kg | |
| Provozní teplota | 15˚ to 35˚C | |
| Standardní příslušenství | Vlečný modul, dopravní systém, systém Roll-Feed, bezpečnostní systém 2020, pneumatický balíček, ADC vlevo a vpravo, standardní držák nože 36˚, 1 standardní nůž, 1 pero s vláknovou špičkou, šestihranný šroubovák (4 mm), šestihranný šroubovák (2,5 mm), kabel USB (3 m), prodlužovací kabel USB (0,5 m), vodicí příruby médií (sada 2 ks), software Summa GoProduce. | |
| Volitelné příslušenství | Tangenciální modul, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, výrobní software, koš (F1612), prodlužovací stoly (F1612), bezdrátový ovladač s nabíječkou. |
